1 范圍

      本標準規定了以煤礦低濃度瓦斯往復式內燃機為動力配套而成的發電機組的型號命名、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于200 kW?2 000 kW煤礦低濃度瓦斯往復式內燃機驅動的交流工頻發電機組。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準

      GB/T 191 包裝儲運圖示標志

      GB 4556-2001 往復式內燃機防火

      GB/T 6072.1-2000 往復式內燃機 性能 第1部分：標準基準狀況，功率、燃油消耗和機油消耗的標定及試驗方法

      GB 14097-1999 中小功率柴油機噪聲限值

      GB/T 15548-1995 往復式內燃機驅動的三相同步發電機通用技術條件

      GB 17691-2005 車用壓燃式、氣體燃料點燃式發動機與汽車排氣污染物排放限值及測量方法 （中國W、N、V階段）

      AQ 1074-2009 煤礦瓦斯輸送管道干式阻火器通用技術條件

      JB/T 8182-1999 交流移動電站用控制屏通用技術條件

      JB 8890-1999 往復式內燃機安全要求

      JB/T 9583.1-1999 氣體燃料發電機組通用技術條件

      JB/T 10629-2006 燃氣機通用技術條件和試驗方法

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      煤礦低濃度瓦斯發動機 low concentration coal mine gas engine

      以濃度小于30%的煤礦瓦斯為燃料的往復式內燃機，以下簡稱瓦斯發動機。

3.2

      煤礦低濃度瓦斯發電機組 low concentration coal mine gas generator set

      主要由瓦斯發動機、發電機和控制裝置等組成，以下簡稱瓦斯發電機組。

3.3

      防爆止回閥 flameproof check valve

      管道中的可燃氣體發生爆炸時，能夠同時阻止來自瓦斯發動機方向的爆炸火焰和爆炸壓力沿管道 回傳的一種閥門。

3.4

      泄壓流通面積 flow area for pressure relief

      能夠有效泄除圍包體內爆炸壓力，保護圍包體不被損壞的圍包體上的薄弱部分的面積。

4 型號命名

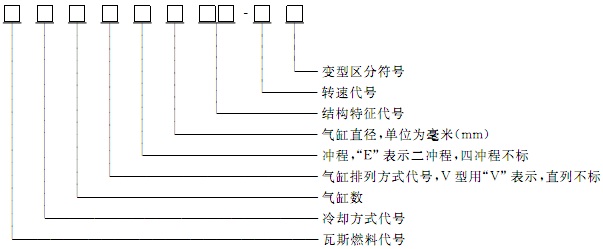

4.1 瓦斯發動機型號

      型號命名應符合如下規定：

      煤礦瓦斯燃料代號見表1,冷卻方式代號見表2,結構特征代號見表3,轉速代號見表4。當同系列 產品結構有變化時，則加區分符號英文大寫字母"A、B、C…”進行區分，“A”表示基本型的第一次變型, 依次類推。

表1 煤礦瓦斯燃料代號

表2 冷卻方式代號

表3 結構特征代號

表4 轉速代號

      示例：

      WdR12V19OZlDk-2C：Wd--燃料為濃度低于30%的煤礦瓦斯，R--采用熱交換器冷卻,12--12缸，V--V 型，190--氣缸直徑190 mm,ZL--增壓中冷,Dk--煤礦瓦斯與空氣電控預混合,2--轉速為1 000 r/min,C--第 三次變型的瓦斯發動機。

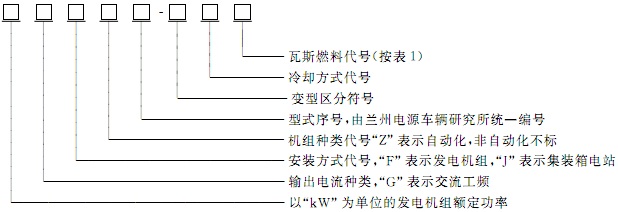

4.2 瓦斯發電機組型號

      型號命名應符合如下規定：

      當同系列產品結構有變化時，則加區分符號數字“1、2、3…”進行區分，“1”表示基本型的第一次變 型，依次類推。

      示例：

      500GF1-3RWd ：500--額定功率500 kW,G--交流工頻,F--發電機組,1--蘭州電源車輛研究所批準的統 編型式序號為1,3--500GF1-RWd的第三次變型，R--采用熱交換器冷卻,Wd--燃料為濃度小于30%的瓦斯發電 機組。

5 技術要求

5.1 使用條件

5.1.1 環境條件

      瓦斯發電機組在下列條件下應能可靠地運行：

      a）海拔高度不超過2 500 m；

      b）環境溫度-40℃?+45℃；

      c）相對濕度不大于95%（25℃）。

5.1.2 煤礦瓦斯品質要求

      瓦斯發電機組應適應以下煤礦瓦斯品質：

      a）煤礦瓦斯在30 s內的體積百分比濃度變化范圍小于2% ；

      b）瓦斯發電機組調壓閥前1 m處煤礦瓦斯壓力不低于3 kPa,溫度不高于40℃,且無游離態水 存在。

5.2 發電機組安全要求

5.2.1 一般要求

      瓦斯發電機組應滿足JB/T 10629-2006和JB/T 9583.1-1999的規定及本標準的要求。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
