1 范圍

      本標(biāo)準規(guī)定了煤礦用炸藥爆炸后有毒氣體的術(shù)語和定義、方法提要、試樣的制備和采集、有毒氣體量測定和判定規(guī)則。

      本標(biāo)準適用于煤礦用炸藥爆炸后有毒氣體（一氧化碳和氮氧化物）含量的測定。

2 規(guī)范性引用文件

      下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 178 化學(xué)試劑  水泥強度試驗用標(biāo)準砂

      GB/T 625 化學(xué)試劑  硫酸

      GB/T 629 化學(xué)試劑  氫氧化鈉

      GB/T 631 化學(xué)試劑  氨水

      GB/T 633 化學(xué)試劑  亞硝酸鈉

      GB/T 658 化學(xué)試劑  氯化銨

      GB/T 678 化學(xué)試劑  乙醇（無水乙醇）

      GB/T 1282 化學(xué)試劑  磷酸

      GB/T 1294 化學(xué)試劑  L(+)酒石酸

      GB/T 2306 化學(xué)試劑  氫氧化鉀

      GB 8031 工業(yè)電雷管

      HG/T 3-1287 化學(xué)試劑  氯化亞銅

      HG/T 3-1289 化學(xué)試劑  線狀氧化銅

      SH/T 0417   液體石蠟

3 術(shù)語和定義

      下列術(shù)語和定義適用于本文件。

3.1 有毒氣體 toxic gass；poison gas

      是指一氧化碳和氮氧化物。

4 方法提要

      在一定的條件下，使一定量的炸藥在一定容積的爆炸彈筒中爆炸，制得炸藥爆炸后的氣體試樣，分別測定其中一氧化碳和氮氧化物的含量，再換算成有毒氣體的總含量。

5 試樣的制備和采集

5.1 試劑和材料

      試驗用材料如下：

      a) 石英砂：二氧化硅含量不低于90%， 符合GB 178的規(guī)定；

      b) 雷管：8號金屬殼瞬發(fā)電雷管，符合GB 8031的規(guī)定；

      c) 液體石蠟。透明，沒有懸浮物和機械雜質(zhì)及水，符合SH/T 0417的規(guī)定。

5.2 儀器、設(shè)備

      試驗用儀器和設(shè)備如下：

      a) 爆炸彈筒：外徑600mm，內(nèi)徑350 mm，內(nèi)部深度為550mm的鋼制圓筒；

      b) 鋼炮：外徑240mm、高300mm的圓柱體，其中心孔徑直徑45mm、深度200mm；

      c) 真空泵；

      d) 動槽水銀壓力計：準確度±0.04kPa；

      e) 架盤天平：感量0.5g；

      f) 分析天平：感量0.1mg；

      g) 真空表：測量范圍0～0.1MPa，準確度1.5級；

      h) 壓力表：測量范圍0～0.1MPa，準確度1.5級；

      i) U型水銀壓差計：準確度±0.1kPa；

      j) 采樣瓶：容量50mL；

      k) 貯氣瓶：內(nèi)盛液體石蠟作限定液；

      l) U型干燥管：內(nèi)裝經(jīng)焙燒的無水硫酸銅；

      m) 注射器：50mL。

      n) 溫度計：精度為0.2℃

5.3 炸藥試樣制備

      隨機取2卷炸藥，稱取110.0±0.5g炸藥卷,將直徑大于35mm的，改裝成直徑為35mm。雷管插入藥卷深度為雷管全長的2/3。

5.4 爆炸生成氣試樣采集

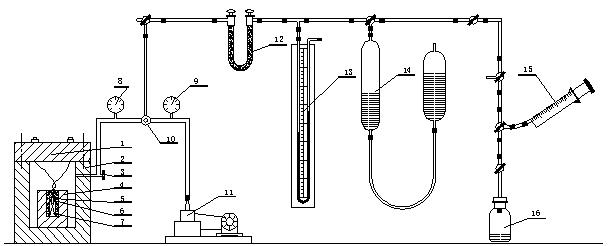

5.4.1 爆炸生成氣試樣采集裝置按圖1進行組裝。

      1-彈筒蓋；

      2-彈筒；

      3-閥門；

      4-鋼炮；

      5-石英砂；

      6-雷管；

      7-藥卷；

      8-壓力表；

      9-真空表；

      10-三通活塞；

      11-真空泵；

      12-U型干燥管；

      13-水銀壓差計；

      14-貯氣瓶；

      15-注射器；

      16-采樣瓶。

圖1 爆炸生成氣試樣采集裝置示意圖

5.4.2 用抽真空方法檢查彈筒通氣閥門是否通暢，用鋼絲刷或砂紙把接線柱上的灰塵和銹垢擦凈，并把殘留于彈筒中的灰塵用吸塵器清除干凈。

5.4.3 將炸藥試樣裝入鋼炮（4）內(nèi)孔中，再將稱量好的300.0±0.5g石英砂自然充填在炸藥卷周圍與上部。雷管腳線分別接到兩個接線柱上。

5.4.4 蓋緊彈筒蓋(1)，然后用真空泵（11）將彈筒（2）內(nèi)氣體抽至真空度3.33kPa以下，關(guān)閉閥門（3）。

5.4.5 用發(fā)爆器起爆藥卷（7）。

5.4.6 炸藥爆炸后，待彈筒（2）內(nèi)氣體冷卻至室溫后，開啟閥門（3）。讀取大氣壓力、室溫和水銀壓差計（13）壓差值。

5.4.7 排放彈筒（2）內(nèi)一定量氣體，以清洗系統(tǒng)內(nèi)殘留氣體后，取彈筒一部分氣體經(jīng)過硫酸銅管脫水，置于貯氣瓶（14）、球膽中留待測定用。

6 有毒氣體量測定

6.1 一氧化碳含量的測定

6.1.1 化學(xué)吸收法

6.1.1.1 原理

      爆炸生成氣體中，二氧化碳用氫氧化鉀溶液吸收，氧氣用焦性沒食子酸溶液吸收，一氧化碳用氨性氯化亞銅溶液吸收，剩余的一氧化碳經(jīng)氧化銅管燃燒轉(zhuǎn)化成二氧化碳，再用氫氧化鉀溶液吸收。根據(jù)氨性氯化亞銅溶液吸收后減少的體積和氫氧化鉀溶液吸收由一氧化碳轉(zhuǎn)化成二氧化碳的體積，換算成一氧化碳的體積。

6.1.1.2 試劑和材料

      試驗用試劑和材料如下：

      a) 線狀氧化銅：符合HG/T 3-1289標(biāo)準的規(guī)定；

      b) 氫氧化鉀溶液：用符合GB/T 2306規(guī)定的氫氧化鉀配制成質(zhì)量分數(shù)25%溶液；

      c) 氯化銨溶液：用符合GB/T 658規(guī)定的氯化銨配制成質(zhì)量分數(shù)25%溶液；

      d) 硫酸溶液：用符合GB/T 625規(guī)定的相對密度為1.84的硫酸配制成質(zhì)量分數(shù)10%溶液；

      e) 堿性沒食子酸溶液：用焦性沒食子酸配制成質(zhì)量分數(shù)22%溶液（A溶液）；用符合GB/T2306規(guī)定的氫氧化鉀300g溶于200g水中（B溶液）。使用時，以1份A溶液與6份B溶液加以混合；

      f) 氨性氯化亞銅溶液：稱取32g符合HG/T 3-1287規(guī)定的氯化亞銅，溶解于110mL符合GB/T 658規(guī)定的25%氯化銨溶液中，再加入80mL～100mL 符合GB/T 631規(guī)定的氨水。

以上為標(biāo)準部分內(nèi)容，如需看標(biāo)準全文，請到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準正版。
