1 范圍

      GB 5135的本部分規定了自動噴水滅火系統用通用閥門的分類、型號編制、要求、試驗方法、檢驗規則、標志、使用說明書和包裝、運輸、貯存。

      本部分適用于自動噴水滅火系統中使用的通用閥門。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 1047 管道元件 DN（公稱尺寸）的定義和選用

      GB/T 1048 管道元件 PN（公稱壓力）的定義和選用

      GB/T 3737 卡套式直通管接頭

      GB 5135.11 自動噴水滅火系統 第11部分：溝槽式管接件

      GB/T 7306（所有部分）55°密封管螺紋

      GB/T 9112 鋼制管法蘭 類型與參數

      GB/T 9969 工業產品使用說明書 總則

      GB/T 12221 金屬閥門 結構長度

      GB/T 17241.6 整體鑄鐵法蘭

      GB/T 21873-2008 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范

      GB/T 25208-2010 固定滅火系統產品環境試驗方法

      CJ/T 216 給排水用軟密封閘閥

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      額定工作壓力 rated working pressure

      通用閥門在伺應狀態或工作狀態下允許的最大工作壓力。

3.2

      通用閥門 conventional valve

      在自動噴水滅火系統中使用的消防閘閥、消防蝶閥、消防球閥、消防截止閥、消防電磁閥、消防信號閥、消防單向閥和消防地埋閘閥等閥門的統稱。

3.3

      手動閥門 manual valve

      靠人力操作手輪、手柄或鏈輪驅動的閥門。

3.4

      動力驅動閥門 power-driven valve

      利用各種動力源來驅動的閥門。

3.5

      消防地埋閘閥 buried gate valve for fire protection

      在消防地埋敷設管線上安裝，在地上進行啟閉操作的閘閥。

4 分類

4.1 通用閥門按產品名稱可分為：

      a）消防閘閥；

      b）消防球閥；

      c) 消防蝶閥；

      d) 消防電磁閥；

      e) 消防截止閥；

      f) 消防信號閘閥；

      g) 消防信號蝶閥；

      h) 消防信號球閥；

      i) 消防信號截止閥；

      j) 消防單向閥；

      k）消防地埋閘閥。

4.2 通用閥門按驅動方式可分為：

      a）手動驅動；

      b）動力驅動（電動驅動、氣動驅動和液壓驅動等）。

4.3 通用閥門按進出口連接形式可分為：

      a）螺紋連接；

      b）法蘭連接；

      c）對夾連接；

      d）卡箍連接（溝槽連接）；

      e）卡套連接。

5 型號編制

5.1 型號編制方法

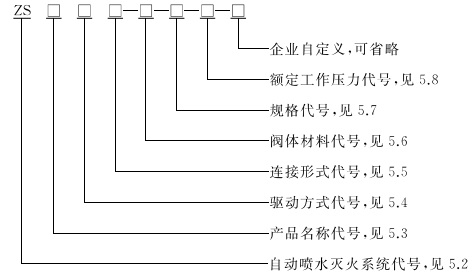

      通用閥門的型號編制形式如下：

      示例1：

      ZSCFD1T-25-16表示：額定工作壓力1.6 MPa，公稱直徑25mm，銅合金材料，內螺紋連接，電動驅動的自動噴水滅火系統消防電磁閥。

      示例2：

      ZSXDF7Q-100-16表示：額定工作壓力1.6 MPa，公稱直徑100mm，球墨鑄鐵材料，對夾連接，手動驅動的自動噴水滅火系統消防信號蝶閥。

      示例3：

      ZSNF4Q-150-16表示：額定工作壓力1.6 MPa，公稱直徑150mm，球墨鑄鐵材料，法蘭連接，手動驅動的自動噴水滅火系統消防單向閥。

5.2 系統代號

      系統代號用兩個大寫漢語拼音“ZS”表示自動噴水滅火系統用通用閥門。

5.3 產品名稱代號

      通用閥門的產品名稱代號見表1。

表1 產品名稱代號

5.4 驅動方式代號

      通用閥門的驅動方式代號見表2。

表2 驅動方式代號
