1 范圍

      本標準規定了移動式消防排煙機的術語和定義、型號、技術要求、試驗方法、檢驗規則以及標志、包裝、貯存。

      本標準適用于人力移動式消防排煙機。本標準不適用于固定式、車載式或用于防爆場合的消防排煙機。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 1236 工業通風機 用標準化風道進行性能試驗

      GB/T 2888 風機和羅茨鼓風機噪聲測量方法

      GB 4208-2008 外殼防護等級（IP代碼）

      JB/T 5135.2 通用小型汽油機 可靠性、耐久性試驗與評定方法

      JB/T 5135.3 通用小型汽油機 技術條件

      JB/T 6445 工業通風機葉輪超速試驗

      GA 211 消防排煙風機耐高溫試驗方法

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      移動式消防排煙機 portable fire smoke ventilator

      人力可以搬運（含推車式），總質量不超過100kg，用于火災現場排除煙氣的消防排煙機。

3.2

      內燃機式消防排煙機 gas engine driven portable fire smoke ventilator

      使用內燃機為動力源的移動式消防排煙機。

3.3

      電動消防排煙機 electric portable fire smoke ventilator

      使用電動機為動力源的移動式消防排煙機。

3.4

      水力消防排煙機 hydraulic driven portable fire smoke ventilator

      使用水輪機為動力源的移動式消防排煙機。

4 型號

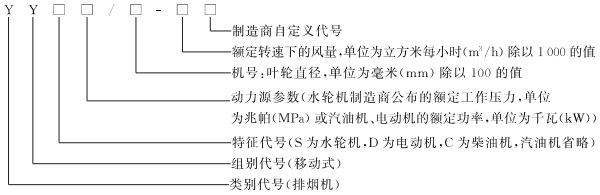

移動式消防排煙機（以下簡稱排煙機）的型號由類別代號、組別代號、特征代號、動力源參數、機號、額定轉速下的最大風量和制造商自定義代號組成。排煙機的型號編制方法如下：

      示例1：內燃機式消防排煙機（汽油機驅動方式），額定功率為3.5kW，葉輪直徑為560mm，額定轉速下的最大風量為12000m³/h的排煙機，其型號為YY3.5/5.6-12。

      示例2：水力消防排煙機，額定工作壓力為1.0MPa，葉輪直徑為560mm，額定轉速下的最大風量為12000m³/h的排煙機，其型號為YYS1.0/5.6-12。

      示例3：電動消防排煙機，額定功率為3.5kW，葉輪直徑為560mm，額定轉速下的最大風量為12000m³/h的排煙機，其型號為YYD3.5/5.6-12。

5 技術要求

5.1 基本要求

      排煙機應按經規定程序批準的產品圖樣和技術文件制造。排煙機所選用的電動機或內燃機必須通過定型檢驗并符合相關標準的規定。排煙機選用的主要零部件應符合相關標準要求，并符合本標準的規定。

5.2 外觀質量

5.2.1 排煙機表面應平整光滑，無刮傷。

5.2.2 排煙機所有鑄件外表面應無砂眼、疏松、裂紋、結疤等缺陷。

5.2.3 排煙機的聯接件、緊固件應裝配牢固，各種管路應可靠固定。

5.2.4 排煙機的黑色金屬緊固件應經防腐處理。

5.3 整機質量

      排煙機整機質量應不大于100kg（不含風管、水帶等附件）。

5.4 風量性能

      對應于制造商公布的排煙機額定轉速下的風量，實測偏差不應超過±5％。

5.5 連續運轉平穩性

      按6.5進行排煙機連續運轉平穩性試驗，其最大自行移動距離不應超過200mm。

5.6 傾斜運轉

      按6.6進行排煙機傾斜運轉試驗，在試驗中各部件不應出現漏油、機械松動及其他危及人身安全、影響正常使用的現象。

5.7 連續運轉性能

      按6.7進行排煙機連續運轉試驗，排煙機在試驗中各部件不應出現漏油、機械松動及其他危及人身安全、影響正常使用的現象。

5.8 安全要求

      排煙機的進、出風口應安裝安全網，安全網的最小間隙應不大于8mm。

5.9 噪聲

      排煙機運行中最大噪聲值應不大于110dB（A）。

5.10 其他要求

5.10.1 內燃機式排煙機的其他要求

5.10.1.1 低溫啟動性能

      排煙機進行低溫啟動性能試驗，啟動時間應不大于30s。

5.10.1.2 蓄電池容量

      電啟動的內燃機，其蓄電池容量應能保證連續啟動20次。

5.10.1.3 燃油箱容積

      排煙機的燃油箱容積應能保證排煙機在額定轉速下連續運轉1h。

5.10.1.4 隔熱保護

      排煙機的排氣管及消聲器外露部分應有隔熱保護措施。

5.10.1.5 工作溫度

      內燃機式消防排煙機的工作溫度，應符合JB/T5135.3中的相關規定。

5.10.2 水力排煙機的其他要求

5.10.2.1 水壓密封性能

      排煙機的水輪機受水壓部分應按制造商公布的最大工作壓力的1.1倍進行密封試驗，部件不應有滲漏、冒汗等缺陷。

5.10.2.2 水壓強度

      排煙機的水輪機受水壓部分應按制造商公布的最大工作壓力的1.5倍進行水壓強度試驗。試驗過程中部件不應有影響性能的變形和裂紋等缺陷。

5.10.2.3 水流方向標志

      排煙機的水輪機進、出水口上應有表示水流方向的永久性標識。

5.10.3 電動機外殼防護等級

      排煙機的電動機外殼防護等級應不低于GB4208-2008中規定的IP54級。
