1 范圍

      本標準規定了船用三氟甲烷滅火裝置（以下簡稱“滅火裝置”）的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于滅火裝置的設計、生產和驗收。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志（GB/T 191-2008，ISO 780：1997，MOD）

      GB/T 600 船舶管路閥件通用技術條件

      GB/T 699-1999 優質碳素結構鋼

      GB/T 700-2006 碳素結構鋼（ISO 630：1995，Structural steels-Plates，wide flats，bars，sections and profiles,NEQ)

      GB/T 1176-1987 鑄造銅合金技術條件（neq ISO 1338：1977）

      GB/T 1220-2007 不銹鋼棒

      GB/T 1527-2006 銅及銅合金拉制管

      GB/T 3032 船舶管路附件的標志

      GB/T 3077-1999 合金結構鋼（neq DIN EN 10083-1：1991）

      GB/T 3783 船用低壓電器基本要求

      GB 5099 鋼制無縫氣瓶（GB 5099-1994，neq ISO 4705：1983）

      GB/T 5646 擴口式管接頭套管

      GB/T 5647 擴口式管接頭用A型螺母

      GB/T 8163-2008 輸送流體用無縫鋼管（EN 10216-1：2004，NEQ）

      GB 8335 氣瓶專用螺紋

      GB/T 9115.2 凹凸面對焊鋼制管法蘭

      GB/T 13808-1992 銅及銅合金擠制棒（neq JIS H3250：1986）

      CB* 56 管子平肩螺紋接頭

      CB* 821 低壓管子螺紋接頭

      CB* 822 高壓管子螺紋接頭

      CB 1146.2 艦船設備環境試驗與工程導則 低溫

      CB 1146.3 艦船設備環境試驗與工程導則 高溫

      CB 1146.4 艦船設備環境試驗與工程導則 濕熱

      CB 1146.6 艦船設備環境試驗與工程導則 沖擊

      CB 1146.8 艦船設備環境試驗與工程導則 傾斜和搖擺

      CB 1146.9 艦船設備環境試驗與工程導則 振動（正弦）

      CB 1146.11 艦船設備環境試驗與工程導則 霉菌

      CB 1146.12 艦船設備環境試驗與工程導則 鹽霧

      CB 1146.15 艦船設備環境試驗與工程導則 外殼防水

      JB/T 5527 船用壓力表

      ISO 14520-10 氣體滅火系統 物理性能和系統設計 第10部分：三氟甲烷（HFC 23）滅火劑

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      正常工作 normal working

      滅火裝置在規定的工作條件下，其性能參數變化均在預定范圍內的工作狀態。

4 產品分類

      滅火裝置按裝置結構分為如下兩種型式：

      a) 系統裝置：該裝置是將三氟甲烷滅火劑貯存容器置于專用的儲瓶間，當保護區域發生火災時，滅火劑通過分配閥（包括氣控施放閥、三通轉換閥），再經過管網輸送至相應的保護區域實施滅火，適合使用于多個保護區域及大規模空間。

      b) 預制裝置；該裝置是將滅火設備的基本功能一體化組裝成柜式裝置置于保護區域內，當發生火災時，滅火劑直接由裝置上方的噴頭噴射至保護區域實施滅火，適合使用于單一保護區域或小規模空間。

5 要求

5.1 設計與總成

5.1.1 滅火裝置組成

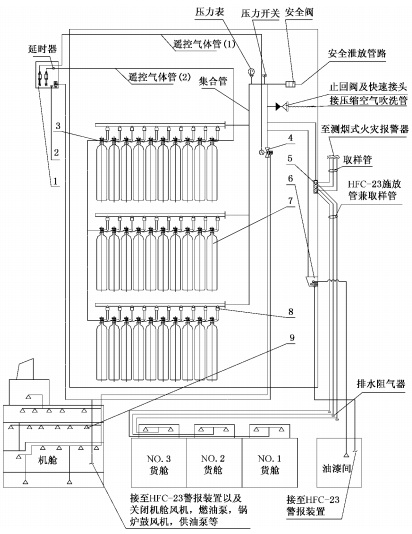

      滅火裝置一般由遙控施放裝置、氣瓶組、氣控施放閥、施放箱、三通轉換閥組、管路及附件和噴頭等組成。裝置簡圖見圖1。

      1-遙控施放裝置；

      2-蜂鳴器；

      3-容器閥；

      4-氣控施放閥；

      5-三通轉換閥；

      6-施放箱；

      7-氣瓶組；

      8-液體單向閥；

      9-噴頭。

圖1 滅火裝置總成

5.1.2 遙控施放裝置

5.1.2.1 遙控施放裝置基本參數見表1。

5.1.2.2 遙控施放裝置由儲氣裝置、延時裝置、閥門開啟裝置、行程開關等組成。實現上述功能的零部件應安放于一箱體內。

5.1.2.3 遙控施放裝置應具有兩路施放功能、先后開啟氣控施放閥和容器閥的功能、開啟儲氣瓶容器閥時的延時功能及開門反饋功能。

5.1.2.4 遙控施放裝置中儲氣設備工作壓力的正負偏差應不大于10%。
