1 范圍

      本標準規定了煤礦用帶式輸送機接觸式逆止器（以下簡稱接觸式逆止器）的型號與基本參數、要求、試驗方法、檢驗規則、標志、包裝、運輸與貯存。

      本標準適用于煤礦用帶式輸送機接觸式逆止器，也適用于其他礦用機械設備上所用的接觸式逆止器。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修定版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191 包裝儲運圖示標志（GB/T 191-2000，eqv ISO 780：1997）

      GB 3836.1 爆炸性氣體環境用電氣設備 第 1 部分：通用要求（GB/T 3836.1-2000，eqv IEC 60079-0：1998）

      GB/T 13306 標牌

3 型號與基本參數

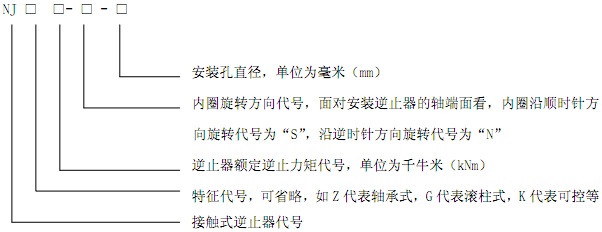

3.1 接觸式逆止器型號的組成和排列方式如下：

3.2 接觸式逆止器的基本參數應符合表1的規定。

表 1

4 要求

4.1 工作環境溫度為-25℃～+50℃條件下接觸式逆止器應可靠工作。

4.2 接觸式逆止器的主要零件熱處理硬度及表面粗糙度應符合表2的規定。

表 2

4.3 在正常工作情況下，其溫升應低于 30℃。

4.4 在額定逆止力矩作用下，連續逆止工作 8 次，接觸式逆止器應可靠逆止。

4.5 空載阻力矩應低于表3的規定。

表 3

4.6 在額定逆止力矩作用下，逆止工作 105 次，其楔塊、內圈、外圈表面不得出現點蝕、塑性變形和裂紋。

4.7 所有零件應經檢驗合格，外購件應有合格證，方可進行裝配。

4.8 接觸式逆止器裝配后，內圈旋轉方向應與轉向指示牌箭頭指示方向一致。

4.9 接觸式逆止器外露表面應涂一層底漆，兩層以上面漆，油漆表面要求均勻、光亮、完整。

4.10 接觸式逆止器內圈端面面漆為紅色，其余外表面面漆顏色為乳黃色，也可根據用戶要求采用其它顏色。

4.11 進入煤礦井下的接觸式逆止器，若有配套的電控設備，則電控設備應符合GB3836.1的規定，并取得礦用產品安全標志證書。

5 試驗方法

5.1 測試儀表精度

5.1.1 測量儀表準確度不得低于 1 級。

5.1.2 測量儀表需按規定時限進行校驗。

5.2 主要零件熱處理硬度及表面粗糙度檢驗

      用硬度計檢測楔塊、內圈及外圈的硬度，使用粗糙度樣塊與逆止工作面進行比對。

5.3 外觀檢查

      用目測法檢查旋向和外觀。

5.4 溫升試驗

      把被測接觸式逆止器安裝在試驗臺上，使逆止器內圈以最高轉速旋轉，每隔15min用溫度計測量逆止器外表面最高溫度和環境溫度，直至熱平衡（1 h內溫度變化不超過1℃），最終接觸式逆止器外表面最高溫度與環境溫度之差為逆止器溫升，并檢查有無雜音等異?，F象發生。

5.5 逆止性能檢測

      把被測接觸式逆止器安裝在試驗臺上，在額定逆止力矩（允差(0~5)%）作用下，連續進行8次逆止試驗。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
