1 范圍

      本標準規定了多分量、多采集站瞬變電磁場探測儀（以下簡稱探測儀）的術語和定義、組成及主要功能、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于做地質災害預測、水文地質和工程地質勘查使用的多分量、多采集站瞬變電磁探測的地球物理勘探儀器。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 191-2008 包裝儲運圖示標志（ISO 780:1997,MOD）

      GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Ａ:低溫(IEC 60068-2-1:2007,IDT）

      GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B:高溫（IEC 60068-2-2:2007,IDT）

      GB/T 2423.3-2006 電工電子產品環境試驗 第2部分： 試驗方法 試驗Cab:恒定濕熱（IEC 60068-2-78:2001,IDT）

      GB/T 2423.4-2008 電工電子產品環境試驗 第2部分： 試驗方法 試驗Db:交變濕熱 (12h+12h循環)（IEC 60068-2-30:2005,IDT）

      GB/T 2423.5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則:沖擊(IEC 60068-2-27:1987,IDT）

      GB/T 2423.10-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc:振動（正弦）(IEC 60068-2-6:1995，IDT）

      GB/T 2829-2002 周期檢驗計數抽樣程序及表（適用于對過程穩定性的檢驗）

      GB/T 4798.2-2008 電工電子產品應用環境條件 第2部分：運輸(IEC 60721-3-2:1997，MOD）

      GB/T 6388-1986 運輸包裝收發貨標志

      GB/T 13384-2008 機電產品包裝通用技術條件

      DZ/T 0187-1997 地面瞬變電磁法技術規程

      MT 210-1990 煤礦通信檢測控制用電工電子產品 基本試驗方法

3 術語和定義

      下列術語和定義適用本于標準。

3.1

      瞬變電磁法 transient electromagnetic methods

      時間域電磁法 time domain electromagnetic methods

      通過接受和分析用階躍電脈沖激勵在地下介質中產生的隨時間變化的二次電磁場信號，識別目標地層電性結構的探測方法。

      注：瞬變電磁法的英文縮寫為TEM；時間域電磁法的英文縮寫為TDEM.

3.2

      多分量、多采集站 multi-components/multi-survey stations

      由多路信號通道的數據采集器組成采集站，利用多臺分布式采集站的測點組合排列，能夠以一臺發射機發射多臺接收機接收的作業方式記錄帶有地層信息的電場和磁場隨時間變化的響應數據。

3.3

      淺層探測、中深層探測、深層探測 the shallow depth probe/the mid-depth probe/ the large-depth probe

      目標地質體距觀測系統布置的地表50m以內為淺層探測，50m～500m為中深層探測，大于500m為深層探測。

4 組成及主要功能

4.1 組成

      探測儀由發射系統、接收系統和中央控制系統3個部分組成，如圖1所示。由多臺采集站構成的分布式接收系統具有總線網絡拓?fù)浣Y(jié)構，其控制方式是 “一線多點”形式，即一條網絡線，多個網絡節點，其中的每一個節點通過有線或無線形式的遠程數傳系統相連。

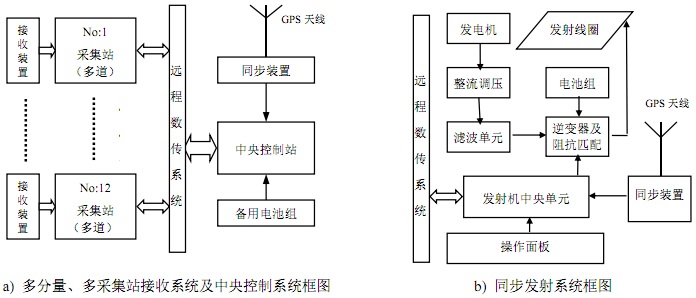

圖1 探測儀系統組成

4.2 主要功能

      探測儀用于野外施工環境，實現DZ/T 0187-1997規定的野外技術規則。

4.2.1 發射系統

      產生階躍電脈沖激勵，建立瞬態電磁場源。主要功能有：

      a) 負載方式：大回線、電極兩種形式；

      b) 發射方式：連續方波方式、單次方波方式；

      c) 發射電流波形：雙極性歸零方式、雙極性不歸零方式、單極性方式和可編程方式（任選）；

      d) 發射機具有過流過壓保護和接地短路保護功能；

      e) 發射前可自動檢測發射回路的阻抗；

      f) 可實時監測發射電流和電壓的時間曲線，并記錄所發射的每個周期的電流和電壓值，其存儲量可以滿足一個工作日的工程量需要。

4.2.2 接收系統

      接收地下介質中產生的隨時間變化的二次電磁場信號。主要功能有：

      a) 信號接收：探測儀可接入12個以上的采集站，每個采集站可接入4個以上的信號道，信號道可接入磁探頭或電極；

      b) 采樣頻率不小于100 kHZ；

      c) 時間域疊加次數不小于1024次；

      d) 工頻自適應濾波和尖峰自動抑制不低于60 dB；

      e) 具備接收延時和接收時窗范圍選擇功能；

      f) 遠程數據傳輸有無線、有線、自記錄等主要方式；

      g) 遠程數傳距離大于1000 m。

4.2.3 中央控制系統

      協調發射機與接收機工作，野外數據管理等。可以與接收機一體化。主要功能有：

      a) 控制發射系統與接收系統同步工作。可采用參考電纜、無線、石英鐘、GPS等時間同步方式，也可以任意幾種組合。接收系統的同步相對誤差小于1 μs。

      b) 具備遠程多采集站數據讀取、記錄和顯示各采集道信號波形功能（常用數據壓縮方式）。

5 要求

5.1 發射系統性能指標

      發射系統的主要性能指標見表1所列。

表1 發射系統參數表

5.2 接收系統性能指標

      接收系統應具有以下主要性能指標：

      a) 振幅一致性≤0.5％；

      b) 相位一致性≤0.5°；

      c) 前放增益與換擋增益誤差：前放增益不少于2擋，換擋增益誤差應≤0.5％；

      d) 串音不低于80 dB；

      e) 動態范圍應大于100 dB；

      f) 信號畸變：≤0.5％。

5.3 內部結構

5.3.1 所有螺釘螺母應緊固，并能防止自動脫落。

5.3.2 所有金屬零部件應經過防銹、防蝕處理。

5.3.3 機械結構應具有密封措施。

5.4 外觀

5.4.1 外殼表面不應有明顯凹痕、劃傷、裂縫和變形,表面涂鍍層應均勻。

5.4.2 金屬零部件不應有銹蝕和其他機械損傷。

5.4.3 緊固件應牢固，無松動；活動件應靈活自如。

5.4.4 銘牌應完整、牢固、清晰、端正、美觀。

5.5 電氣安全

5.5.1 絕緣電阻

      電路與外殼間的絕緣電阻應大于等于10 MΩ；交變濕熱后絕緣電阻應大于等于1 MΩ。

5.5.2 介電強度

      探測儀的電路與外殼間應能承受交流額定頻率（45 Hz～65 Hz）、電壓500 V，試驗電流不大于AC 5 mA，歷時1 min的絕緣介電強度試驗，試驗期間應無絕緣擊穿和表面閃絡。
