1 范圍

      GB/T 37820的本部分規定了船上專用的標準的標志和安全提示。標志根據其傳達的安全信息進行分類和索引。使用的首選格式、使用環境以及潛在用戶的描述等相關信息隨同標志一同提供。根據ISO 3864-4規定，標志使用的形狀和顏色，與標志中的圖形符號一起給出。本部分規定了標準原型，制造和使用時可根據目的按比例縮放。本部分還規定了增進理解的補充文字標志，可與標志原型一并使用。隨著新的船舶標志和提示的增加、新要求的確定、相應安全標志和提示的發展和標準化，本部分將持續進行修訂。本部分中的部分標志給出了與ISO7010相對應的標志號。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      ISO 3864（所有部分）圖形符號 安全色和安全標志（Graphical symbols-Safety colours andsafety signs)

      ISO 7010 圖形符號 安全色和安全標志 已注冊安全標志（Graphical symbols-Safety coloursand safety signs-Registered safety signs)

      ISO 17631 船舶與海上技術 船上消防、救生設備及逃生路線布置圖（Ships and marine technol-ogy-Shipboard plans for fire protection, life-saving applicances and means of escape)

      ISO 17724 圖形符號 詞匯（Graphical symbols-Vocabulary）

      ISO 24409-1 船舶與海上技術 船舶安全標志、安全相關標志、安全提示和安全標記的設計、位置和使用 第1部分:設計原則（Ships and marine technology Design，location，and use of shipboard safety signs,safety-related signs,safety notices and safety markings-Part 1:Design principles)

3 術語和定義

      ISO 17724和ISO 24409-1界定的以及下列術語和定義適用于本文件。

3.1

      防火控制圖標志 fire control plan signs

      防火控制圖上用于確定和定位設備的標志。

      注:標志涉及ISO17631中的符號，見4.1h）。

3.2

      圖像內容 image content

      圖形符號或安全標志中的元素及其相關含義的文字描述。

3.3

      指示對象 referent

      圖形符號所表示的目標或概念。

3.4

      安全標志原型 safety sign original

      聯合一個指示對象、一個圖示和一個使用說明的安全標志。

4 船舶安全標志分類

4.1 船舶安全標志按功能分類如下:

      a）脫險標志（MES），該類標志提供脫險路徑引導。

      b）應急設備標志（EES），該類標志提供急救設施和便攜安全設備引導。

      c）救生系統和設備標志（LSS），該類標志提供救生系統/設備的使用方法和位置引導。

      d) 消防設備標志（FES），該類標志提供消防設備使用方法和位置引導。

      e）禁止標志（PSS），該類標志提供禁止的行動引導。

      f）警告標志（WSS），該類標志提供指示的危險引導。

      g）強制行動標志（MSS），該類標志提供命令信息和指令引導。

      注1:PSS，WSS和MSS分類分別和ISO 7010中P、W、M分類是相同的。

      h）專業人員的安全和操作說明（SIS），該類標志提供對受訓人員的安全和操作指令引導。大多數該類標志來自IMO A.952（23）的消防符號和ISO 17631。用滿足ISO 3864-1要求的安全標志替換的IMO A.952（23）符號如下，符號也是FES分類的一部分:

      1）FES012遠程發布站代替2.13；

      2）FES009固定式滅火裝置代替2.20；

      3）FES005固定滅火電瓶代替2.21；

      4）FES010固定滅火瓶代替2.22；

      5）FES013火災監控代替2.26；

      6）FES002消防軟管卷盤代替2.27；

      7）FES001滅火器代替2.28；

      8) FES006 輪式滅火器代替2.29；

      9）FES007便攜式泡沫滅火裝置代替2.30；

      10）FES003消防裝備集合地代替2.31；

      11）FES008水霧噴頭代替2.33；

      12）FES011通用報警按鈕代替2.39；

      13）FES004火警報警點代替2.40。

      注2:該處所代替的數字為IMO A.952（23）中的標志序號。

      i）模擬標志（SMS），該類標志提供模擬標志的引導，可參考SOLAS的II-2中13.7.2.2，客艙的指令參考SOLASШII中8.4和IMO決議A.752（18）。

4.2 安全標志見表1，其包括功能類別、索引號、指示對象以及符合ISO 24409-1中設計原理的帶有幾何圖形和顏色的圖樣符號，在工作場所和公共區域使用。表1不包括SIS和模擬標志。

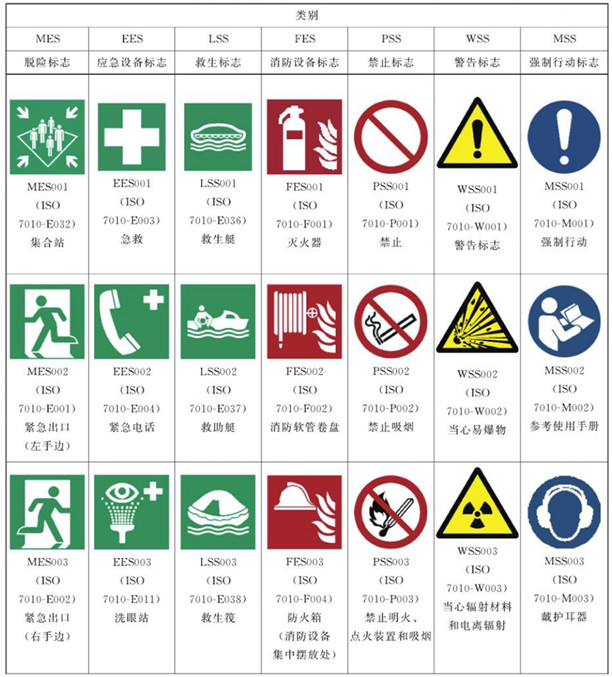

表1 船上安全標志
