1 范圍

      本標準規定了通過撓度相對比較法檢測中空玻璃結構安全隱患的術語和定義、檢測原理、加載裝置、檢測方法、矩形平板中空玻璃接近度值計算、風險判據和檢測報告。

      本標準適用于建筑用中空玻璃因通透性密封失效導致的結構安全隱患檢測。

      本標準不適用于帶呼吸裝置及壓力自平衡裝置的中空玻璃的結構安全隱患現場檢測。

2 術語和定義

      下列術語和定義適用于本文件。

2.1

      接近度 closeness

      實測值與理論計算的中空玻璃密封未失效或失效對應值的接近程度。

3 檢測原理

      中空玻璃密封單元密封未失效和密封通透性失效時，其承載變形性能會存在明顯差異。在中空玻璃一面施加固定的載荷，測量中空玻璃受力后直接承載面的幾何中心處的間隔層厚度，并根據接近度值判定中空玻璃是否存在結構安全隱患。

4 加載裝置

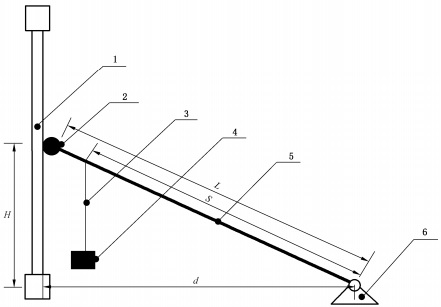

      采用杠桿-砝碼加載裝置，在中空玻璃面板幾何中心施加垂直的集中載荷，如圖1所示。在長度可調的杠桿頂端設置有彈性加載球，加載后加載球與玻璃的接觸半徑為5mm～15mm。杠桿底端設置有吸盤，吸盤固定于表面平滑的地板上，在靠近杠桿彈性加載球的一端施加砝碼。

      注：根據現場加載條件，也可選擇其他可以施加并顯示力值的加載裝置。

      說明：

      1——中空玻璃；

      2——彈性加載球；

      3——掛繩；

      4——砝碼；

      5——杠桿；

      6——吸盤。

圖1 現場加載裝置示意圖

5 檢測方法

5.1 中空玻璃尺寸及間隔層初始厚度測量

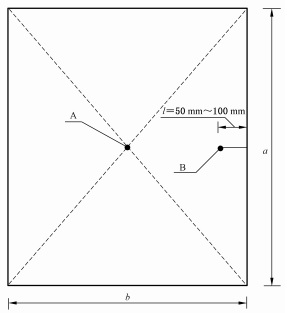

      如圖2所示，采用精度為1mm或更高的量具測量矩形中空玻璃的長邊長度a和短邊長度b，采用精度為0.1mm或更高的量具測量中空玻璃的內、外片厚度，采用精度為0.1mm或更高的量具測量中空玻璃面板中心A點處間隔層（中空層）的初始厚度h。及長邊邊部B點處（在長邊中點且離邊緣距離l為50mm～100mm）的間隔層初始厚度h₁。

      說明：

      A——中空玻璃板中心測點；

      B——中空玻璃長邊邊部測點。

圖2 中空玻璃尺寸及中空層厚度測點位置示意圖

5.2 安裝加載裝置

      按圖1所示安裝好集中載荷加載裝置，彈性加載球對準中空玻璃直接承載面的板中心，并用卷尺測量圖示中的H、d、L、S的距離，精確至1.0mm。

5.3 施加砝碼

      施加砝碼質量M的最大允許質量 Mmax和最小質量 Mmin分別按式（1）和式（2）計算：

      式中：

      x——施加砝碼質量最大允許值，單位為千克 (kg)

      t₁——中空玻璃直接承載面的玻璃厚度，單位為毫米（mm）；

      H——加載點至杠桿下端的垂直距離，單位為毫米（mm ;

      d——加載點至杠桿下端的水平距離，單位為毫米（mm

      L——杠桿長度，單位為毫米（mm）；

      S——砝碼掛點處至杠桿下端的長度，單位為毫米（mm）;

      b——中空玻璃的短邊長度，單位為毫米（mm）；

      β——與玻璃長寬比 a/b有關的系數，取值見表1；

      g——當地重力加速度，單位為米每二次方秒 (m/s²)。

      式中：

      M_min——加載砝碼質量最小允許值，單位為千克 (kg)
