1 范圍

      GB 10395的本部分規定了設計和制造電動中心支軸式和平移式噴灌機的安全要求和判定方法，還規定了制造廠應提供的安全操作信息的類型。

      注：圖1～圖5給出了這些噴灌機的示意圖。

      本部分適用于中心支軸式和平移式噴灌機。

      本部分不涉及中心支軸式和平移式噴灌機（以下簡稱“噴灌機”）所用水泵產生的危險，也不涉及使用噴灌機噴灑農藥和液體肥料導致的危險。

      本部分未考慮環境方面因素。

2 規范性引用文件

      下列文件中的條款通過GB10395的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB 4208 外殼防護等級（IP代碼）（GB 4208-2008，IEC 60529：2001，IDT）

      GB 5226.1 機械電氣安全 機械電氣設備 第1部分：通用技術條件（GB 5226.1-2008，IEC 60204-1:2005,IDT)

      GB 10395.1-2009 農林機械 安全 第1部分：總則（ISO 4254-1：2008，MOD）

      GB/T 15706.1-2007 機械安全 基本概念與設計通則 第1部分：基本術語和方法(ISO 12100-1:2003,IDT)

      GB/T 15706.2-2007 機械安全 基本概念與設計通則 第2部分：技術原則（ISO 12100-2：2003,IDT)

      GB 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）

      EN 12325-2:1999 灌溉技術 中心支軸和平移支架系統 第2部分：最低性能及技術特性

3 術語和定義

      GB/T 15706.1和GB/T 15706.2確立的以及下列術語和定義適用于本部分。

3.1

      中心支軸 center pivot

      由電動機驅動的滾輪式塔架車支撐的構成噴灌機的長管道，包括一個固定的供水和供電點。注：中心支軸式噴灌機的噴灌面積既可以是圓形，也可以是扇形。該類噴灌機能夠移動，例如，在灌水停止期間中心支點可從一個工作位置移動到一個新的工作位置。

3.2

      中心支點 pivot point

      整個噴灌機實現轉動的固定點。

      注：中心支點的特征是通過固定在水泥板上的構架使噴灌機自由轉動。通過該點為噴灌機供水和電力。

3.3

      平移支架 moving lateral

      基于與中心支軸同樣原理構成的噴灑支架，其位移是橫向的（平移運動）。

3.4

      控制塔架車 control tower

      在平移系統中，控制著整個噴灑支架運動的塔控車。

      注1：各控制塔架車均可取水或供水，并自取或自供電。

      注2：控制塔架車可位于平移支架的中間或一端，可安裝2個或4個輪子，部分輪子是驅動輪并能轉向。

3.5

      噴槍 irrigation gun

      用在噴灌機末端且旋轉緩慢的大型噴頭，通常形成扇形噴灑區。

4 安全要求和/或措施

4.1 一般要求

      設計噴灌機時，本部分未涉及的危險應遵循GB/T 15706.1和GB/T 15706.2規定的原則。

      除本部分另有規定外，噴灌機應符合GB10395.1和GB 23821-2009中表1、表3、表4或表6的規定。

4.2 起動操縱機構

      操縱機構的電源開關和移動操縱機構應相互獨立。手動操縱機構應置于可用鑰匙鎖住的面板上。如果主操縱機構面板不在中心支點或平移支架塔架車上，則應在中心支點和塔架車上設置另外的外部回路斷開器。

4.3 限定區域停機裝置

      在存在危險（因公路、鐵路、電線、建筑物等）的情況下，為限定噴灑扇形區域的中心支軸式噴灌機和噴灑預定面積的平移式噴灌機的移動量，在兩個不同點應設置兩個停機裝置，每個停機裝置均應能獨立地使噴灌機停止移動（或回轉）。所用止推器的最小寬度應考慮到噴灌機脹縮和不平行的風險，它們離地的最小高度應為1m。在危險區中，其中一個裝置應為固定的不可逾越的障礙物。

4.4 導向校準裝置

      為防止導向失常，校準裝置數量應是安全裝置的兩倍。安全裝置應能實現被動啟動。在校準裝置斷開的情況下，回位彈簧或其他機械裝置應能將噴灌機恢復到安全狀態。對平移式噴灌機，在導向信號丟失或偏離超過0.5m時，噴灌機應停止運行。

4.5 穩定性

4.5.1 中心支點

      中心支點固定處應能承受在中心支點頂部（沿彎頭水平軸線方向）施加的F＝10000N的水平力和一反向力矩FXh＝40000N·m（h為力F施加點到地面的垂直距離）。每個鉚接點均應能承受噴水管道施加載荷的一半載荷，鉚接點應完整可見并經防腐處理。

4.5.2 跨架

      跨架的穩定性應按EN 12325-2規定的計算方法進行核查。

      靜態下，與彈性限度一致的許用載荷應用系數1.5加權計算。在噴灌機有水和無水時應考慮下列承載狀態：

      ——相鄰跨架間的坡度差＝15%（見圖1）；

      ——多節跨架或整個噴灌機的坡度＝10%（見圖2）；

      ——相鄰塔架車的夾角＝±15°（見圖3）；

      ——噴灌機任何兩個塔架車的夾角＝±30°（見圖4）；

      ——跨架或懸臂上任一安裝點的離地間隙H≥制造商規定的最小離地間隙（圖5）；

      ——由于輪胎作用力形成的側面受力＝±10000N（每個輪子5000N）。

      管道鋼板的最小厚度應不小2.5mm。構件的焊接點應能承受EN 12325-2規定的約束條件。

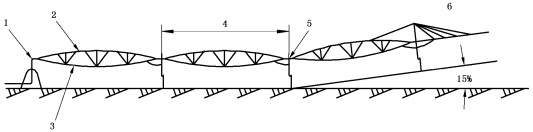

      1——中心支點：

      2——管道

      3——構架：

      4——跨架；

      5——塔架車：

      6——懸臂。

圖1 相鄰跨架間的坡度差＝15%

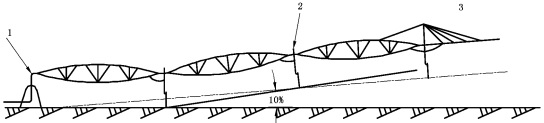

      1——中心支點：

      2——塔架車；

      3——懸臂。

圖2 三個跨架間的坡度差＝10%

圖3 相鄰塔架的夾角
